Что такое ШИМ (PWM) и где он применяется?

Всем привет!

Пример работы ШИМ. Если включать ток на маленькое время с большими паузами, будет немного тока идти. Если одинаково давать и не давать, половина ток. И так далее.

Широтно-импульсная модуляция (ШИМ, или PWM от _Pulse-Width Modulation_) — это интересный и удобный метод управления электрическими сигналами, который используется в самых разных областях электроники, автоматики и энергетики для управления устройствами.

В этой статье мы подробно разберём:

• Что такое ШИМ и как он работает?
• Основные параметры ШИМ-сигнала
• Где применяется ШИМ? (от моторов до светодиодов и аудиотехники)
• Преимущества и недостатки PWM
• Примеры использования в быту и промышленности

Если вы хотите понять принцип ШИМ и узнать, почему он так важен в современной технике, читайте дальше!

---

1. Что такое ШИМ (PWM)?

Широтно-импульсная модуляция (ШИМ, PWM) — это метод управления средним значением напряжения или мощности сигнала за счёт изменения длительности импульсов при постоянной частоте.

Проще говоря, ШИМ быстро включает и выключает сигнал, регулируя не его напряжение, а скважность (отношение длительности импульса к периоду).

Очень грубо говоря, создаётся аналоговый сигнал. Так может показаться, если подключать через ШИМ светодиоды\лампы.

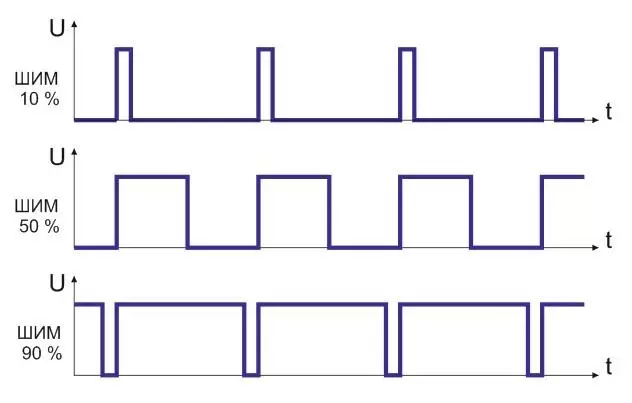

Как выглядит ШИМ-сигнал?

ШИМ-сигнал представляет собой прямоугольные импульсы с изменяемой шириной. Основные параметры:

• Амплитуда (напряжение) — например, 5 В, 12 В, 24 В. На Arduino — 5 В.
• Частота (сколько раз в секунду повторяется импульс) — например, 1 кГц, 20 кГц.
• Скважность (Duty Cycle) — процент времени, когда сигнал включен. То есть уровень от 0% до 100%. На Arduino 100% скважность это 255 уровень.

Пример:

• Если скважность 50%, значит, сигнал включён половину времени. Подключенное устройство будет принимать 50% среднего напряжения, светодиод будет светиться на половину яркости.
• Если 25% — только четверть периода. Светодиод светится на четверть яркости.

Чем больше скважность, тем выше среднее напряжение на выходе.

Среднее арифметическое напряжения. Если подаётся 5В скважностью 90%, то 9 раз из 10 подаётся напряжение, 1 раз подаётся 0. Всего у нас получается 45 (сумма всех напряжений поданных) делим на количество напряжений (10) и будет 4.5 вольта. 4.5 вольта подаётся, если подаём ШИМ 5 вольт 90%.

---

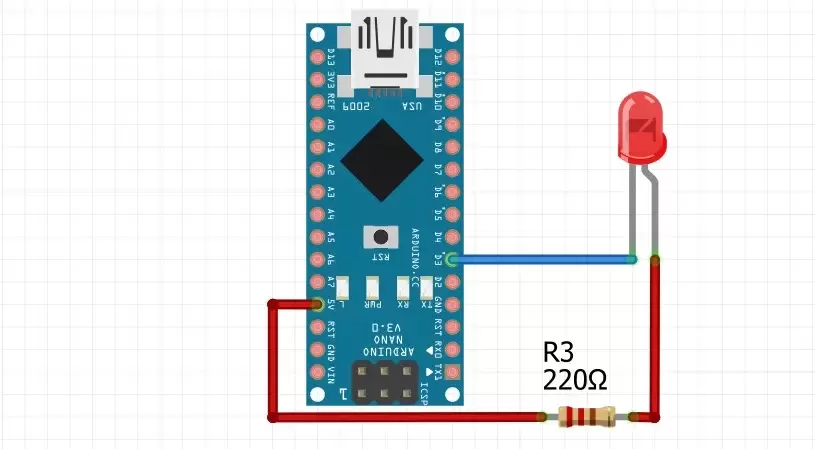

Подключаем светодиод через резистор на любой пин с ШИМ и подаём сигнал!

2. Как работает ШИМ?

Принцип работы ШИМ можно объяснить на простом примере:

Представьте, что вы включаете и выключаете лампочку:

• Если держать её включённой постоянно — она светит на полную яркость.
• Если выключать на половину времени — яркость снизится вдвое.
• Если включать на 10% времени — свет будет едва заметен.

ШИМ делает то же самое, но на высоких частотах (сотни или тысячи раз в секунду), поэтому человеческий глаз или электродвигатель воспринимают это как плавное изменение мощности.

Формула среднего напряжения ШИМ

Uср = Uпик * (ton / T)

где:

• Uср — среднее напряжение,
• Uпик — амплитуда импульсов,
• ton — время включенного состояния,
• T — период сигнала.

---

3. Основные параметры ШИМ

---

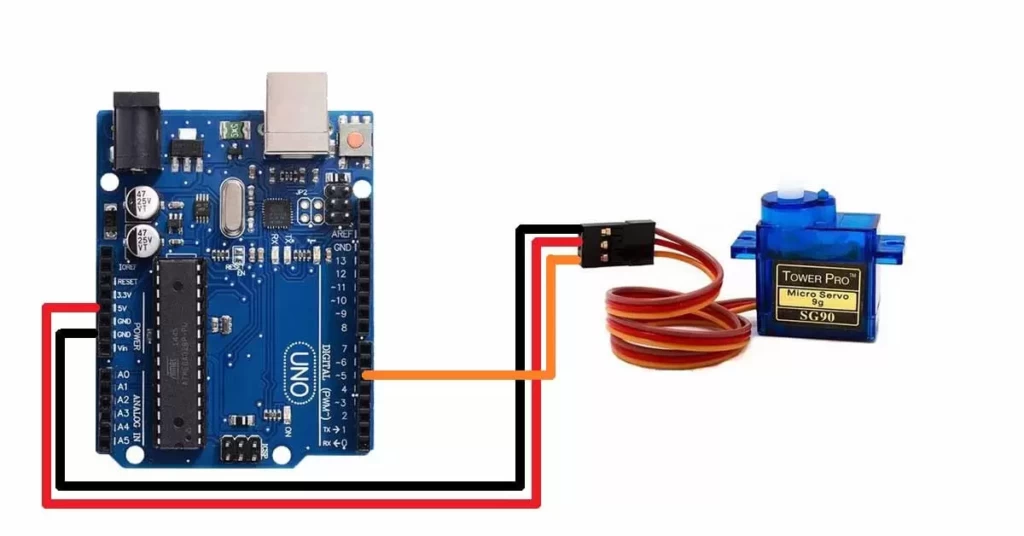

Также ШИМ используется для управления сервоприводами!

4. Где применяется ШИМ?

ШИМ используется везде, где нужно плавно регулировать мощность, скорость или яркость без потерь энергии.

1. Управление электродвигателями

• Двигатели постоянного тока (вентиляторы, дроны, роботы).
• Шаговые и сервомоторы (3D-принтеры, CNC-станки).
• Электромобили (регулировка скорости).

2. Светодиодные технологии (диммирование)

• Подсветка экранов (мониторы, телефоны, телевизоры).
• Умные лампы (изменение яркости без мерцания).
• LED-ленты и декоративная подсветка.

3. Источники питания и преобразователи

• Импульсные блоки питания (ПК, зарядные устройства).
• DC-DC преобразователи (повышение/понижение напряжения).
• Солнечные контроллеры.

4. Аудиотехника (ЦАП и усилители класса D)

• Цифро-аналоговые преобразователи (DAC).
• Усилители звука (высокий КПД, мало тепла).

5. Тепловое управление (нагреватели, печи)

• Пайка (паяльные станции).
• 3D-принтеры (нагревательный стол, экструдер).

6. Автомобильная электроника

• Регулировка оборотов вентиляторов.
• Управление стеклоподъёмниками.

---

5. Преимущества и недостатки ШИМ

Преимущества:

• Высокий КПД (почти нет потерь на нагрев).
• Простота реализации (микроконтроллеры, таймеры).
• Точное управление мощностью.
• Компактность схем.

Недостатки:

• Возможны электромагнитные помехи (нужен фильтр).
• Мерцание на низких частотах (в светодиодах).
• Требует точной настройки параметров.

---

6. Примеры использования ШИМ в быту

Диммер для лампы – регулировка яркости без потерь энергии.

Зарядное устройство – стабилизация тока и напряжения.

Вентилятор ПК – плавное изменение скорости.

3D-принтер – управление нагревателем и моторами.

---

Вывод

ШИМ — это ключевая технология в современной электронике, позволяющая эффективно управлять мощностью без лишних энергопотерь. Она применяется в двигателях, светодиодах, блоках питания, аудиотехнике и даже в умных домах.

Если вам нужно регулировать скорость, яркость или напряжение — ШИМ будет лучшим решением!
