Что такое транзистор, как работает транзистор, основные виды транзисторов и схемы подключения транзисторов. Полное руководство

В мире электроники нет устройства более фундаментального и революционного, чем транзистор. Это крошечный компонент, который лежит в основе всего цифрового мира: от вашего смартфона и компьютера до автомобиля и космического корабля. Если вы хотите понять современную технику, начать нужно именно с него.

В этой статье мы простым языком, но очень подробно разберем:

• Что такое транзистор и зачем он нужен?
• Принцип работы транзистора на пальцах.
• Основные виды транзисторов (биполярные и полевые) и их отличия.
• Схемы подключения и как их читать.
• Практическое применение транзисторов в реальных устройствах.

Что такое транзистор? Простыми словами о главном

Транзистор -- это полупроводниковый прибор, основная задача которого -- управление электрическим током. Представьте себе водопроводный кран. Вы небольшим усилием поворачиваете ручку (подаете управляющий сигнал), и регулируете мощный поток воды (сильный электрический ток). Транзистор -- это и есть такой "электрический кран", только работает он без движущихся частей и с огромной скоростью.

Основные функции транзистора:

1. Усиление сигнала. Транзистор может сделать слабый сигнал (например, от микрофона) сильным и мощным (для колонки).

2. Ключевой режим (переключатель). Это самая распространенная функция в цифровой технике. Транзистор может либо пропускать ток (состояние "ВКЛ", логическая "1"), либо не пропускать (состояние "ВЫКЛ", логическая "0"). Миллиарды таких переключателей, работающих с невероятной скоростью, образуют процессор вашего компьютера.

Без транзисторов мы бы до сих пор жили в эпохе огромных ламповых компьютеров, занимавших целые комнаты.

Как работает транзистор? Принцип работы для чайников

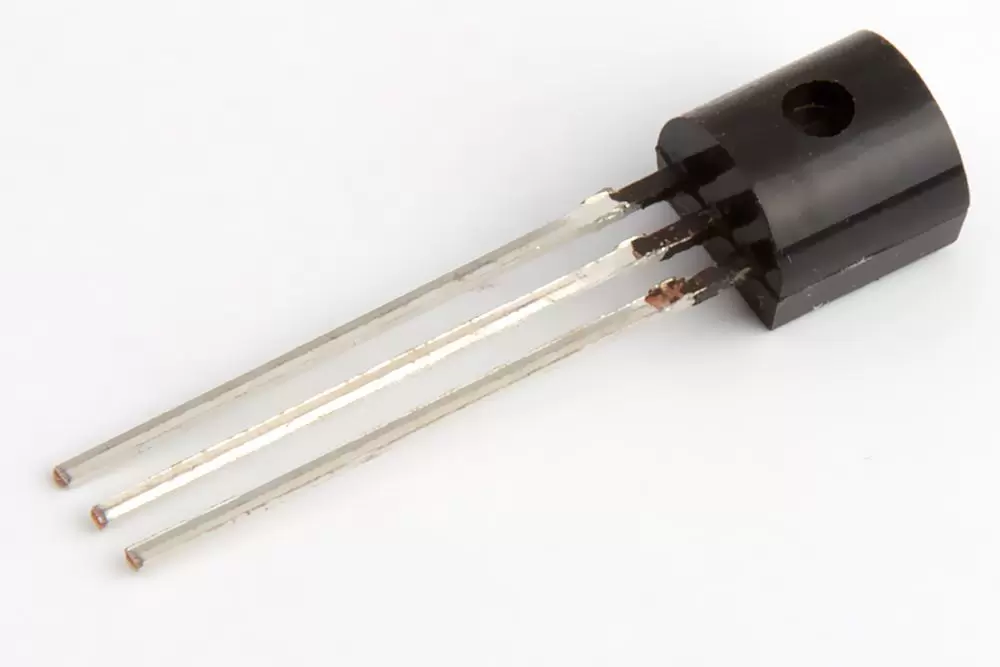

Чтобы понять суть, рассмотрим работу самого распространенного типа -- биполярного транзистора.

У него три вывода:

• Эмиттер (E) -- "источник", излучатель носителей заряда.
• База (B) -- "управляющий электрод".
• Коллектор (C) -- "сборщик" носителей заряда.

Сам транзистор состоит из двух типов полупроводников: n-типа (с избытком электронов) и p-типа (с недостатком электронов, "дырок"). Они чередуются, образуя структуру N-P-N или P-N-P.

Аналогия с водопроводом:

Представьте трубу (путь от Эмиттера к Коллектору), перекрытую заслонкой. К этой заслонке подведен маленький рычажок (База).

• Когда тока на базе нет, заслонка закрыта -- вода (сильный ток) не течет.
• Когда мы подаем небольшой ток на базу, мы слегка нажимаем на рычаг -- заслонка приоткрывается, и через трубу начинает течь мощный поток воды.

Важно: Сила потока воды через трубу (ток Коллектор-Эмиттер) прямо пропорциональна силе нажатия на рычаг (току Базы). Маленькое усилие управляет большим потоком. Это и есть усиление.

На самом деле, все происходит на уровне движения электронов в полупроводнике, но эта аналогия идеально передает суть.

Основные виды транзисторов: Биполярные (BJT) vs Полевые (MOSFET)

Транзисторы делятся на два больших лагеря, которые принципиально отличаются по физике работы и способу управления.

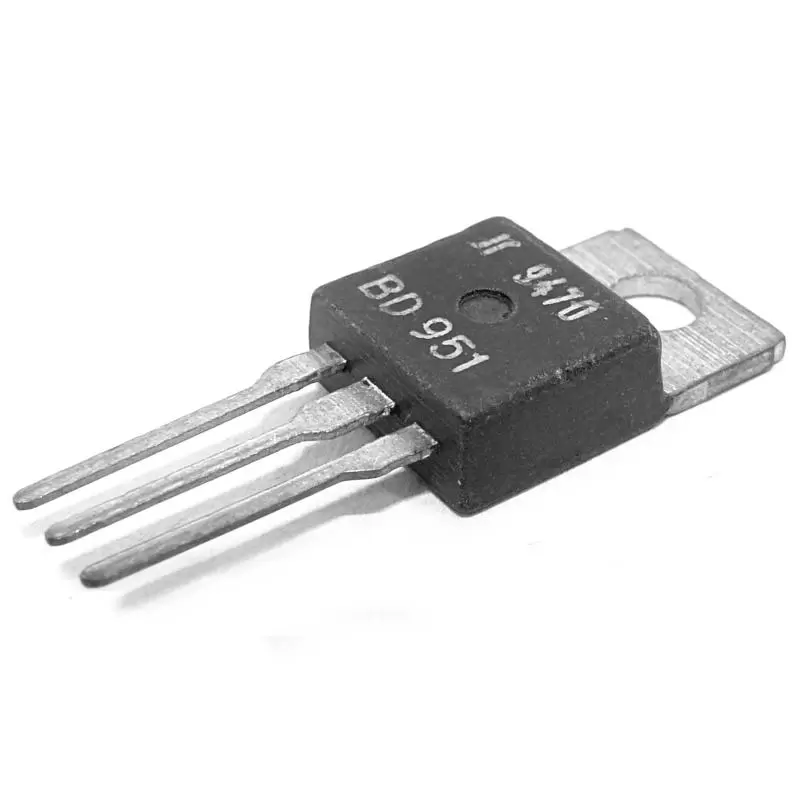

#### 1. Биполярные транзисторы (BJT -- Bipolar Junction Transistor)

Как мы уже рассмотрели, ими управляет ток, протекающий через базу.

• Структура: N-P-N или P-N-P.
• Управление: Током базы (I_B).
• Достоинства:

- Высокий коэффициент усиления по току.

- Быстрая работа на высоких частотах (в определенных применениях).

• Недостатки:

- Потребляют значительный ток управления по базе.

- Могут сильно нагреваться.

Условное обозначение на схемах:

• NPN: Стрелка эмиттера _наружу_.
• PNP: Стрелка эмиттера _внутрь_.

Запомнить просто: i s N ot P ointing i N.

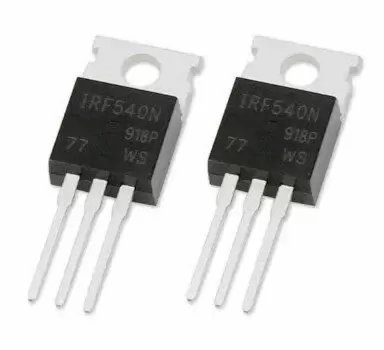

#### 2. Полевые транзисторы (MOSFET -- Metal-Oxide-Semiconductor Field-Effect Transistor)

Ими управляет напряжение (электрическое поле) на затворе, а не ток.

У них тоже три вывода, но называются иначе:

• Исток (Source) -- аналог Эмиттера.
• Затвор (Gate) -- аналог Базы.
• Сток (Drain) -- аналог Коллектора.

Принцип работы: Затвор отделен от кристалла тонким слоем диэлектрика. При подаче напряжения на затвор создается электрическое поле, которое "открывает" канал для тока между истоком и стоком. Тока через затвор при этом практически нет (только небольшой зарядный ток в момент переключения). Это их ключевое преимущество.

• Типы: N-канальные и P-канальные.
• Управление: Напряжением на затворе (V_GS).
• Достоинства:

- Очень высокое входное сопротивление (практически не потребляют ток управления).

- Легко управляются цифровыми микросхемами.

- Очень низкое сопротивление в открытом состоянии, меньше греются.

• Недостатки:

- Чувствительны к статическому электричеству.

Какой транзистор выбрать?

• Биполярные -- для аналоговых схем усиления, где нужен точный и линейный контроль.
• Полевые (MOSFET) -- идеальны для цифровых схем, ключевых режимов, управления мощными нагрузками (моторами, лампами), импульсных блоков питания.

Короче -- биполярные берем туда, где нужно только включить/выключить, а полевые туда, где нужно управлять скоростью мотора/яркостью лампы и т.д.

Биполярные -- только два состояния, полевые -- много состояний, подаем ШИМ сигнал на затвор.

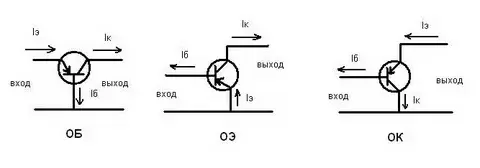

Схемы подключения транзисторов

Способ подключения транзистора определяет его свойства. Рассмотрим три основные схемы для биполярных транзисторов.

#### 1. Схема с общим эмиттером (ОЭ)

• Самая популярная схема. Входной сигнал подается на базу, выходной снимается с коллектора. Эмиттер общий для входной и выходной цепи.
• Свойства:

- Усиливает и ток, и напряжение (максимальное усиление по мощности).

- Сигнал на выходе инвертирован (противоположен по фазе входному).

• Применение: Усилители звука, цифровые ключи.

#### 2. Схема с общим коллектором (ОК) / Эмиттерный повторитель

• Входной сигнал подается на базу, выходной снимается с эмиттера. Коллектор общий.
• Свойства:

- Усиливает только ток. Напряжение не усиливается (коэффициент усиления чуть меньше 1).

- Сигнал на выходе не инвертирован.

- Очень высокое входное и низкое выходное сопротивление.

• Применение: Согласование каскадов (буфер), когда нужно подключить нагрузку с низким сопротивлением к источнику с высоким.

#### 3. Схема с общей базой (ОБ)

• Входной сигнал подается на эмиттер, выходной снимается с коллектора. База общая (часто подключена к "земле").
• Свойства:

- Усиливает только напряжение. Ток не усиливается.

- Сигнал на выходе не инвертирован.

- Низкое входное сопротивление.

• Применение: Усилители высоких частот.

Практическое применение транзисторов: где они используются?

Транзисторы настолько универсальны, что перечислить все области их применения невозможно. Вот ключевые примеры:

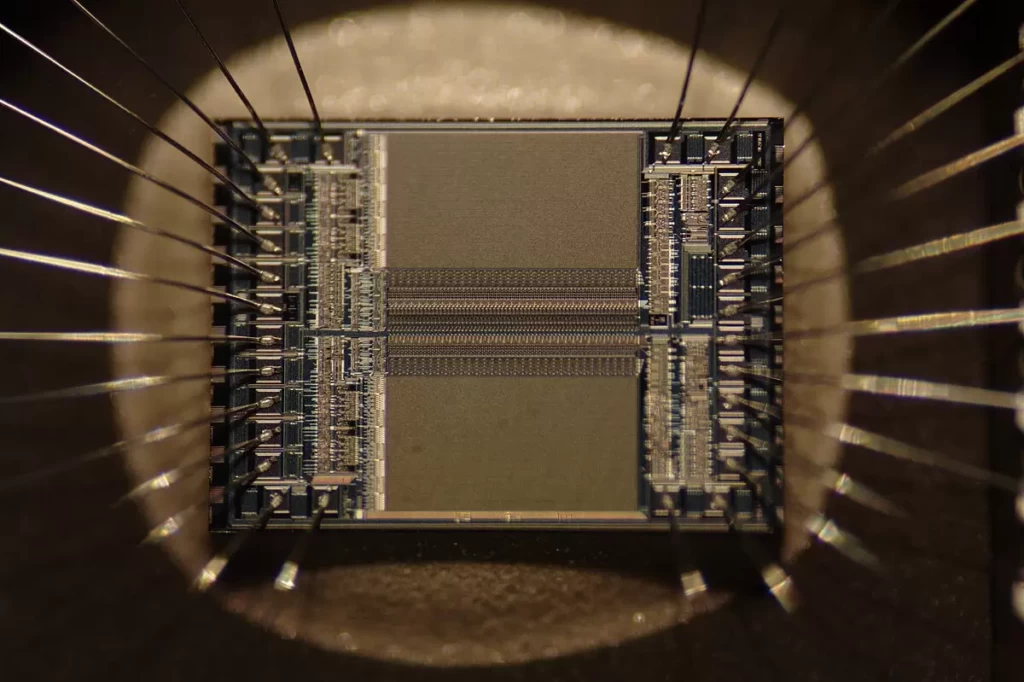

1. Процессоры и микросхемы памяти. Миллиарды и даже триллионы микроскопических MOSFET-транзисторов, работающих как переключатели, образуют логические вентили, из которых состоят все современные процессоры.

2. Усилители звуковой частоты. В колонках, наушниках, микрофонах и музыкальной аппаратуре. Биполярные транзисторы или их более современные собратья (например, IGBT) усиливают слабый сигнал до уровня, способного "раскачать" динамик.

3. Ключевые режимы (Switching Mode).

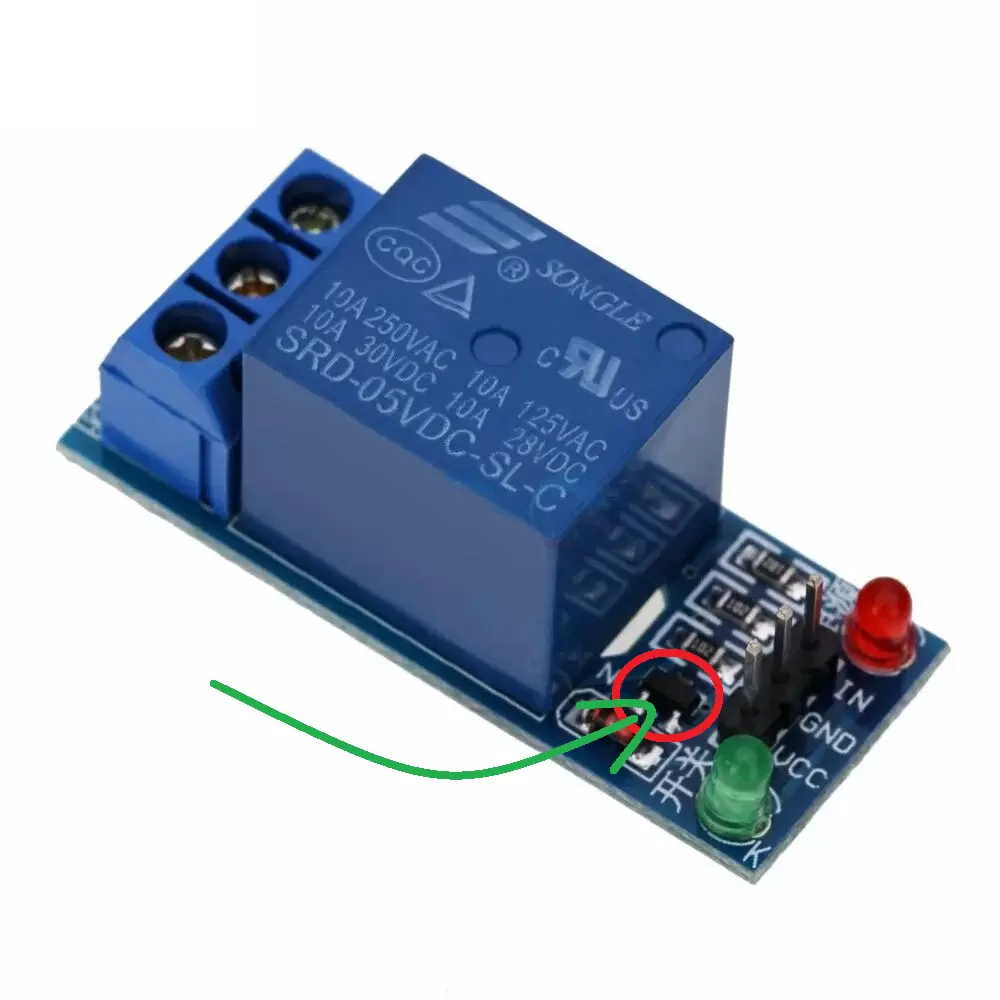

- Управление мощными нагрузками: С помощью маленькой кнопки или выхода микроконтроллера (например, Arduino) через транзистор можно включать/выключать моторы, мощные светодиоды, лампы накаливания, реле.

- Импульсные блоки питания: Транзисторы здесь быстро-быстро переключаются, преобразуя сетевое напряжение в стабильное напряжение для питания всех компонентов устройства (телевизора, ноутбука).

4. Генераторы сигналов. Транзисторы используются для создания цепей, генерирующих электрические колебания заданной формы (синус, меандр) и частоты. Это сердце радиопередатчиков, кварцевых часов и многих измерительных приборов.

Заключение

Транзистор -- это скромный, но могущественный "кирпичик" цифровой эпохи. От простой функции переключателя до сложнейших задач усиления аналоговых сигналов -- его возможности безграничны.

Понимая разницу между биполярными и полевыми транзисторами, зная основные схемы их включения, вы получаете ключ к пониманию и созданию собственных электронных устройств. Следующим шагом может стать практика: попробуйте собрать простую схему с транзистором для управления светодиодом с помощью Arduino -- и вы увидите всю магию этого прибора в действии.
